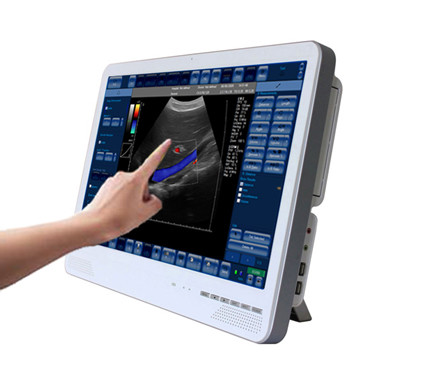

نظام الموجات فوق الصوتية SU-6C Color Doppler (شاشة تعمل باللمس) مع شهادات CE
ميزة:
-شاشة ملونة تعمل باللمس مقاس 22 بوصة
- مع مجسات متعددة لتناسب الاستخدامات والميزانيات المختلفة
-وضع التصوير: B ، BB ، M ، CD ، PWD ، CWD ، DirPwr ، Pwr
- تصوير وضع دوبلر متعدد الألوان عالي الدقة ، يدعم معظم تصوير دوبلر ومعالجة التصوير المتقدمة للقلب والأوعية الدموية وتشخيصات OB.
-يمكن تزويده بالإضافة إلى معالجة الصور ثلاثية الأبعاد والبانورامية لإعادة بناء الحجم والتصور والتجزئة والقياس.
هل يمكن تثبيت وتشغيل جميع التطبيقات مع Microsoft؟شبابيك؟بما في ذلك أنظمة إدارة المرضى من أجل متابعة أفضل ، وكذلك أدوات الشبكة للوصول إلى بيانات PACS
- تخزين ومعاينة حجم كبير ، وتحرير السجلات (صورة ، تعليقات صوتية ، فيديو سينمائي) بواسطة القرص الصلب ، قرص فلاش USB ، DVD
-شاشة ثلاثية: شاشة ثلاثية في الوقت الحقيقي B / دوبلر ملون / دوبلر طيفي نابض (يمكن تعديل ثلاثة TGCs على التوالي)
-تقنية THI (Tissue Harmonic Imaging): قمع ضوضاء البقع ، وتفتيح الصورة وتحسين جودة الصورة
-One-key Optimization: مفتاح واحد لضبط ثمانية معلمات ، تحسين سهل للصورة.
- برنامج قياس قوي: حزمة برامج قياس متعددة الاستخدامات موجهة للعيادة
-إدارة الصورة: تنسيق صورة متعدد الاستخدامات / تخزين / معاينة / تحرير بسعة كبيرة
-يمكن صيانته وتحديثه عن طريق الإنترنت
- توفير المساحة عن طريق دمج الماسح الضوئي بالموجات فوق الصوتية دوبلر الملون والكمبيوتر المكتبي ، ويمكن إما وضعه على مكتب أو تركيبه على الحائط.
-يمكن التحكم فيه إما من خلال لوحة مفاتيح كمبيوتر عادية وماوس ، أو لوحة مفاتيح مخصصة للموجات فوق الصوتية.
-باستثناء الاستخدام العام ، بدلة خاصة للاستخدام في غرفة العمليات أو سيارات الإسعاف
-2 مآخذ مجس
أوضاع التصوير
· ب
· ب + ب
· 4 ب
· ب + م
م
· ب ستير
· مركب + شبه منحرف
· دوبلر ملون (CFM)
· دوبلر الطاقة (PDI)
· دوبلر الطاقة الاتجاهي (DPDI)
· دوبلر الموجة النبضية (PWD)
· B + PWD (مزدوج)
· B + CFM / PDI / DPDI + PWD (ثلاثي)
· تردد تكرار النبضات العالية (HPRF)
· التصوير التوافقي للأنسجة (THI)
التصوير بالموجات فوق الصوتية
· حجم الصورة بالموجات فوق الصوتية: قابل للتعديل تلقائيا لقرار الشاشة
مقياس الرمادي: 256
مقياس اللون: 256
التصوير بالموجات فوق الصوتية بالحركة الكاملة والحجم الكامل ، حتى 120 إطارًا في الثانية (يعتمد على عمق المسح المحدد ، وزاوية المسح ، ووضع التركيز ، وإعداد كثافة الخط العالي ، وسرعة الكمبيوتر)
· تسجيل / تشغيل cineloop: عدة آلاف من الإطارات (تعتمد على حجم ذاكرة الكمبيوتر ووضع المسح)
· وضع التكبير / التصغير: من 60٪ إلى 600٪ في جميع الأوضاع (المسح ، التجميد ، B ، B + B ، 4B ، أوضاع دوبلر ، M-zoom ، cineloop وغيرها)
عرض منطقة متغيرة لتعظيم معدل الإطار: 6 خطوات
وضع الصورة المصغرة: ما يصل إلى 32 صورة
· وضع "تجميد"
· وضع "التجميد التلقائي"
طريقة المسح
· الخطي الإلكتروني
· محدب الكتروني
· محدب دقيق إلكتروني
· عمق المسح: 2 - 30 سم
محولات الطاقة
· محدب ، دقيق ، محدب ، خطي ، عبر مهبلي
o من 2،0 ميجا هرتز إلى 12،0 ميجا هرتز
س متعدد الترددات
· التعرف التلقائي على محول الطاقة
لون دوبلر
متغير PRF: 0.5-10 كيلو هرتز
· إعدادات مرشح الجدار: 3 خطوات (5٪ ،٪ 10٪ ، 15٪ PRF)
· التحكم في الكسب: 50 ديسيبل
· توجيه زاوية للمحولات الخطية: ± 10 °
مرشح مكاني في الوقت الحقيقي: 4 قيم
· لوحة CFM: 10 خرائط
· لوحة PDI: 11 خريطة
· ب / التحكم في أولوية اللون
· التحكم في عتبة اللون
· التحكم الأساسي CFM
· اختيار تردد دوبلر: ترددان / لكل محول
متوسط إطار اللون: 8 قيم
· تعيين الألوان الشفافة (TCM): 10 قيم
التحسين التلقائي للصور
تعديل تلقائي بنقرة واحدة:
o B-image: كسب ، نطاق ديناميكي ، منزلقات TGC
o دوبلر اللون: كسب CFM / PDI / DPDI
o دوبلر موجة نبضية: خط الأساس ، معكوس ، PRF
دوبلر الموجة النبضية
· متغير PRF: 1-15 كيلو هرتز
· إعدادات مرشح الجدار: 16 خطوة (2.5٪ -20٪ PRF)
· التحكم في الكسب: 50 ديسيبل
· توجيه زاوية للمحولات الخطية: ± 10 °
· خط تتبع في الوقت الحقيقي مع حساب آلي لمعلمات الطيف
· صوت ستيريو: التحكم في مستوى الصوت
· لوحة الأشخاص ذوي الإعاقة: 12 خريطة
· اختيار تردد دوبلر: ترددان / لكل محول
التركيز
- تركيز الإرسال الرقمي
- وضع التركيز المتعدد:
- إرسال / استقبال التركيز
- الإعدادات المسبقة لمنطقة التركيز القابلة للبرمجة
- وضع التركيز الديناميكي:
- نقل التركيز المتغير
- ديناميكية تلقي التركيز
يعالج
- وضع المسح عالي الكثافة للحصول على دقة أفضل
- تحكم TGC ، 5-10 منزلقات (قابلة للتخصيص) 40 ديسيبل
- النطاق الديناميكي: 120 ديسيبل ، 8 قيم
- السيطرة الشاملة على الكسب
- M - وضع التحكم في سرعة الاجتياح
- التحكم في الطاقة الصوتية
- متوسط الإطار المتغير
- السطوع والتباين
- تحكم متقدم في جاما: 8 منحنيات ثابتة ، 8 منحنيات محددة من قبل المستخدم (مخصص)
- اتجاه المسح ، والتناوب ، والضوابط من أعلى إلى أسفل
- تحكم سلبي / إيجابي
- الاستيفاء الثنائي الخطي
- التحكم في تعزيز الصدى
- وظيفة رفض الضوضاء
- تقليل البقع وتحسين الهيكل PureView: 8 خوارزميات
المهام
- تشغيل الماوس / كرة التتبع / لوحة المفاتيح
- الرموز التشريحية مع مؤشر موقف محول الطاقة
- إرسال بريد إلكتروني مباشر مرفق به صورة أو فيديو عبر الإنترنت
- دفع ملف DICOM إلى الخادم
- الطباعة على طابعة النظام
- إعدادات مسبقة قابلة للبرمجة غير محدودة لتصوير محدد سريريًا
- خرج التلفزيون عبر محول شاشة الكمبيوتر
تنسيقات الملفات
- الصورة والفيديو حفظ / تحميل
- AVI
- JPG
- BMP
- بي إن جي
- TIF
- DCM (DICOM غير مضغوط)
- DCM (DICOM-JPEG RGB / YBR)
- DCM (فيديو DICOM-JPEG RGB / YBR)
- TPD (بيانات الصورة)
- TVD (بيانات الفيديو)
DICOM
- التحقق SCU
- قائمة العمل النموذجية (MWL) SCU
- الطريقة التي يتم إجراؤها خطوة الإجراء (MPPS) SCU
- تخزين SCU (صور ، سينما)
- طباعة SCU (تدرج الرمادي والألوان)
تخصيص الواجهة
- مجموعة مخططات السطح المحددة مسبقًا لواجهة البرنامج
- مجموعة صور الأزرار المحددة مسبقًا
- دعم متعدد اللغات ، اللغات:
- صينى
- إنجليزي
- ألمانية
- إيطالي
- الكورية
- الليتوانية
- مجيار
- تلميع
- روماني
- الروسية
- الأسبانية
- B + M ، B + PW موضع التخطيط والحجم
- حجم منطقة الموجات فوق الصوتية
- حجم الخط
القياسات والحسابات العامة
- القياسات والحسابات العامة لوضع B و Color Doppler
- مسافه: بعد
- الطول (الطريقة: 1 أثر)
- المنطقة ، المحيط (الطرق: قطع ناقص واحد ، أثر واحد ، مسافة واحدة)
- الحجم (الطرق: 1 مسافة ، 2 مسافات ، 3 مسافات ، 1 قطع ناقص)
- الزاوية (الطرق: 2 مسافات ، 3 مسافات)
- التضيق٪ (الطرق: 2 مسافات ، 2 قطع ناقص أو مناطق أثر)
- نسبة A / B (الطرق: مسافتان ، 2 قطع ناقص أو مناطق أثر ، 2 قطع ناقص أو محيط تتبع)
- القياسات والحسابات العامة لوضع M
- المسافة والوقت والسرعة
- معدل ضربات القلب (الطرق: 1 نبضة ، 2 نبضة)
- تضيق ٪ (الطريقة: 2 مسافات)
- نسبة أ / ب (الطرق: مسافتان ، مرتين ، سرعتان)
- القياسات والحسابات العامة لوضع PW
- قياسات وحسابات نقطة واحدة PW:
- السرعة الاتجاهية
- تدرج الضغط (PG)
- قياسات وحسابات نقطتين PW:
- فرق السرعات
- فرق تدرجات الضغط (PG)
- الفاصل الزمني
- التسريع
- مؤشر المقاومة (RI)
- معدل ضربات القلب (الطرق: 1 نبضة ، 2 نبضة)
- الحد الأدنى والسرعة القصوى
- تدرج الضغط (PG) الأدنى والأقصى
- قياسات وحسابات PW القائمة على التتبع:
- وقت التتبع
- تتبع سرعة الحد الأدنى ، الحد الأقصى ، المتوسط
- تتبع تدرج الضغط (PG) دقيقة ، حد أقصى ، متوسط
- السرعة الزمنية المتكاملة (VTI)
- مؤشر النبض (PI)
- نسب A / B لقياسات نقطة واحدة PW:
- السرعات أ / ب نسبة
- تدرجات الضغط (PG) نسبة أ / ب
- نسب A / B لقياسات نقطتين PW:
- فروق السرعة A / B Ratio
- اختلافات تدرج الضغط (PG) نسبة A / B
- الفروق الزمنية A / B Ratio
- نسبة التسارع أ / ب
- مؤشرات المقاومة A / B Ratio
- نسب A / B لقياسات PW القائمة على التتبع:
- السرعة تعني نسبة أ / ب
- تدرج الضغط (PG) يعني نسبة أ / ب
- مؤشرات النبض A / B Ratio
- التكاملات الزمنية السرعة A / B Ratio
وضع PW القياسات والحسابات أمراض القلب البشرية
- البطين الأيسر: LVOT Diam ، LVOT VTI ، LVOT Vmax ، SV (حجم السكتة الدماغية) ، SI (مؤشر حجم السكتة الدماغية) ، CO (الناتج القلبي) ، CI (مؤشر القلب) ، dP: dt (ضغط دلتا: دلتا الوقت) ، MPI ( مؤشر أداء البطين الأيسر لعضلة القلب)
- الصمام التاجي: MVA (PHT) (منطقة الصمام التاجي باستخدام ضغط نصف الوقت) ، MVA باستخدام معادلة الاستمرارية (LVOT Diam ، MV VTI ؛ LVOT Diam ، MV Vmax) ، dP: dt ، نسبة E / A
- الصمام الأبهري: AVA (منطقة الصمام الأبهري) باستخدام معادلة الاستمرارية (LVOT Diam ، AV VTI ؛ LVOT Diam ، AV Vmax) ، AVI (مؤشر الصمام الأبهري) ، DPI (مؤشر الأداء بدون أبعاد) ، AV PHT (ضغط الصمام الأبهري نصف الوقت)
- البطين الأيمن: RVOT Diam ، RVOT VTI ، RVOT Vmax ، dP: dt ، RV MPI (مؤشر أداء البطين الأيمن لعضلة القلب) ، MPAP (متوسط ضغط الشريان الرئوي)
- الصمام ثلاثي الشرفات: TVA (منطقة الصمام ثلاثي الشرف) باستخدام معادلة الاستمرارية (RVOT Diam ، TV VTI ؛ RVOT Diam ، TV Vmax) ؛نسبة E / A TV ، TV PHT
- الصمام الرئوي: PVA (منطقة الصمام الرئوي) باستخدام معادلة الاستمرارية (RVOT Diam ، PV VTI ؛ RVOT Diam ، PV Vmax) ، PVI (مؤشر الصمام الرئوي) ، DPI (مؤشر الأداء بدون أبعاد) ، PV PHT (ضغط الصمام الرئوي نصف الوقت)
- انا؛الوريد الكبدي
- التحويلة: Qp: Qs (نسبة التدفق الرئوي الجهازي)
حزم القياسات والحسابات البشرية
- حزمة الحسابات البشرية العامة
- القياسات: نفس القياسات العامة للأنماط المختلفة (B ، M ، PW)
- الحسابات: BSA عبر الطول والوزن ، BSA عبر الوزن ، زوايا الورك (α ، β) ، غطاء رأس الفخذ (FHC)
- حسابات وضع PW: HR ، SV باستخدام Flow Area ، SV باستخدام Flow Diameter ، SI ، CO ، CI ، حساب المنطقة باستخدام معادلة الاستمرارية (الطرق: المنطقة و VTI ، المساحة والسرعة ، القطر و VTI ، القطر والسرعة ، نسبة السرعة (S / D ، D / S) ، dP: dt ، حجم التدفق (الطرق: القطر ، المنطقة) ، PHT ، MVA
- حزمة حسابات أمراض النساء والولادة البشرية (OB / GYN)
- القياسات: LMP (تم إدخاله أو من التقويم) ، AC ، BPD ، FL ، HC ، FTA ، AAPD ، ATD ، TAPD ، TTD ، CRL ، GS ، HL ، TL ، UL ، OFD ، BOD ، Cereb ، Clav ، Rad ، AFI ، FHR
- حسابات تاريخ الميلاد المقدّر (EDD): EDD (LMP) ، EDD (GA) ، EDD (AUA)
- النسب: FL / AC ، FL / HC ، FL / BPD ، HC / AC ، CI
- حسابات وزن الجنين المقدر (EFW): EFW (AC)، EFW (AC، BPD)، EFW (AC، FL)، EFW (AC، HC)، EFW (AC، HC، BPD)، EFW (FL)، EFW ( AC ، FL ، HC) ، EFW (AC ، BPD ، FL) ، EFW (AC ، BPD ، FL ، HC) ، EFW (BPD ، FL ، FTA) ، EFW (BPD ، ATD) ، EFW (BPD ، TTD) ، EFW (BPD ، TAPD ، TTD) ، EFW (BPD ، FL ، TAPD ، TTD)
- تُستخدم قيم EFW المحددة لحساب متوسط EFW
- حسابات عمر الحمل (GA): GA (AC) و GA (BPD) و GA (CRL) و GA (FL) و GA (GS) و GA (HC) و GA (HL) و GA (OFD) و GA (TL) )، GA (UL)، GA (HC / AC)، GA (FTA)، GA (ATD)، GA (TAPD)، GA (TTD)، GA (BOD)، GA (Cereb)، GA (Clav)
- تقدير نمو الجنين (شائع): AC (GA) ، BPD (GA) ، CRL (GA) ، FL (GA) ، GS (GA) ، HC (GA) ، HL (GA) ، OFD (GA) ، TL (GA) ) ، UL (GA) ، [FL / AC] (GA) ، [FL / HC] (GA) ، [HC / AC] (GA) ، EFW (GA) ، AAPD (GA) ، ATD (GA) ، TAPD (GA) و TTD (GA) و BOD (GA) و Cereb (GA) و Rad (GA) و Clav (GA) و AFI (GA) و FHR (GA)
- يتم تصور جداول النمو المحددة كمنحنيات نمو الجنين
- يدعم البرنامج عددًا غير محدود من جداول النمو التي يحددها المستخدم
- أمراض النساء البشرية (GYN)
- القياسات: الطول ، الارتفاع ، عرض الرحم ، عنق الرحم ، المبايض ، الكلى ، البصيلات
- الحسابات: أحجام الرحم وعنق الرحم والمبايض والكلى والبصيلات
- قياسات وحسابات فحص البطن البشرية
- الكبد: الحجم (CC ، AP ، LL بأقطار)
- المرارة: الحجم ، سمك الجدار ، القناة الصفراوية خارج الكبد (EBD) ، القناة الصفراوية المشتركة (CBD) ، القناة الكبدية الشائعة (CHD)
- البنكرياس: قطر الرأس ، قطر الجسم ، قطر الذيل ، رأس قناة البنكرياس ، جسم قناة البنكرياس
- الطحال: الحجم (الطول ، العرض ، السمك)
- الجهاز الهضمي: سمك جدار الملحق ، قطر الملحق ، سمك جدار الأمعاء (في المعدة ، الأمعاء الدقيقة ، الأمعاء الغليظة)
- المثانة البولية: الحجم (الطول ، الارتفاع ، العرض)
- الكلى اليمنى / اليسرى: الحجم (الطول ، الارتفاع ، العرض) ، قطر الحوض
- جراحة المسالك البولية البشرية
- القياسات: الطول ، الارتفاع ، عرض الكلى ، المثانة ، البروستاتا ، الخصيتين
- الحسابات: حجم الكلى والمثانة والبروستاتا والخصيتين.RUV (حجم البول المتبقي)
- علم الغدد الصماء البشرية
- القياسات: الطول والعرض وسمك فصوص الغدة الدرقية
- الحسابات: أحجام فصوص الغدة الدرقية.حجم الغدة الدرقية
- قياسات وحسابات فحص الأوعية الدموية البشرية
- حسابات التضيق على أساس المسافة والمنطقة في اليسار (اليمين) تحت الترقوة ، CCA (الشريان السباتي المشترك) ، اللمبة ، ICA (الشريان السباتي الداخلي) ، ECA (الشريان السباتي الخارجي) ، الأوعية الفقرية في المواقع القريبة والمتوسطة والبعيدة
- نسب PSV / EDV (سرعة الانقباض القصوى / سرعة الانبساط النهائي) لكل سفينة وموقع
- نسب السرعات ICA PSV / CCA PSV، ICA EDV / CCA EDV، ICA PSV / CCA EDV، ECA PSV / CCA PSV، ECA EDV / CCA EDV، ECA PSV / CCA EDV at Rt.(الملازم) Prox.مواقع (وسط ، حي)
- أمراض القلب البشرية
- يدعم البرنامج القياسات التالية للبطين الأيسر ، الصمام الأبهري ، الأذين الأيسر: IVSd (سمك الحاجز بين البطينين ، الانبساط) ، LVIDd (القطر الداخلي للبطين الأيسر ، الانبساط) ، LVPWd (سمك الجدار الخلفي للبطين الأيسر ، الانبساط) ، AOd (أبعاد جذر الأبهر) ، الانبساط) ، IVS (سمك الحاجز بين البطينين ، الانقباض) ، LVIDs (القطر الداخلي للبطين الأيسر ، الانقباض) ، LVPWs (سمك الجدار الخلفي للبطين الأيسر ، الانقباض) ، LADs (البعد الأذيني الأيسر ، الانقباض).
- الحسابات: معدل ضربات القلب (معدل ضربات القلب) ، BSA (مساحة سطح الجسم) ، حجم البطين الأيسر (الطرق: مكعب ، تيشهولز ، جيبسون ، سيمبسون LVAM-LVAP ، طائرة سيمبسون أحادية السطح ، طائرة سيمبسون ثنائية السطح ، رصاصة ، طائرة إليبسويد أحادية السطح ، إليبسويد ثنائي السطح) ، SV (حجم السكتة الدماغية) ، SI (مؤشر حجم السكتة الدماغية) ، EF (جزء القذف) ، CO (الناتج القلبي) ، CI (مؤشر القلب) ، STIVS (تقصير بين البطينين) ، FS (تقصير جزئي) ، STPW (تقصير الجدار الخلفي) ، LVM (كتلة القلب البطين الأيسر) ، CMI (مؤشر كتلة القلب) ، نسبة LA / AO
حزم Human / Veterinary OB Gyn: يدعم البرنامج عددًا غير محدود من جداول GA التي يحددها المستخدم ، ويتم استخدام قيم GA المحددة لحساب متوسط GA (متوسط عمر الموجات فوق الصوتية - AUA).
تعرض حزمة قياسات أمراض القلب البشرية / البيطرية تلقائيًا صورًا تلميحًا توضح مكان وكيفية إجراء القياسات المناسبة.
باقات الحسابات البيطرية
- الناب OB
- القياسات: GS ، CRL ، HD ، BD
- حسابات عمر الحمل (GA): GA (BD) ، GA (CRL) ، GA (GS) ، GA (HD)
- القطط OB
- القياسات: HD ، BD
- حسابات عمر الحمل (GA): GA (BD) ، GA (HD)
- Ovine OB
- القياسات: CRL
- حسابات عمر الحمل (GA): GA (CRL)
- الأبقار OB
- القياسات: BD ، CRL ، HD ، UD
- حسابات عمر الحمل (GA): GA (BD) ، GA (CRL) ، GA (HD) ، GA (UD)
باقات الحسابات البيطرية
- فرسي OB
- القياسات: AOD، BPD، CRL، EOD، GS
- حسابات عمر الحمل (GA): GA (AOD) ، GA (BPD) ، GA (CRL) ، GA (EOD) ، GA (GS)
- اللاما OB
- القياسات: BPD
- حسابات عمر الحمل (GA): GA (BPD)
- الماعز OB
- القياسات: BPD
- عمر الحمل (GA): GA (BPD) لأنواع مختلفة
- أمراض القلب الحيوانية
- البطين الأيسر ، الصمام الأبهري ، قياسات الأذين الأيسر: IVSd ، LVIDd ، LVPWd ، AOd ، IVSs ، LVIDs ، LVPWs ، LADs ، ET
- الحسابات: HR ، حجم LV (مكعب ، Teichholz ، Gibson) ، SV ، EF ، CO ، STIVS ، FS ، STPW ، LA / AO ، VCF
التكوين القياسي:
- المضيف 1 وحدة
-مسبار محدب 1 قطعة
-لينار أو مسبار عبر المهبل 1 قطعة
-لوحة مفاتيح للكمبيوتر 1 قطعة
اختياري:
خطي ، عبر المهبل ، محدب دقيق ، عربة ، طابعة
